一、曲面設計

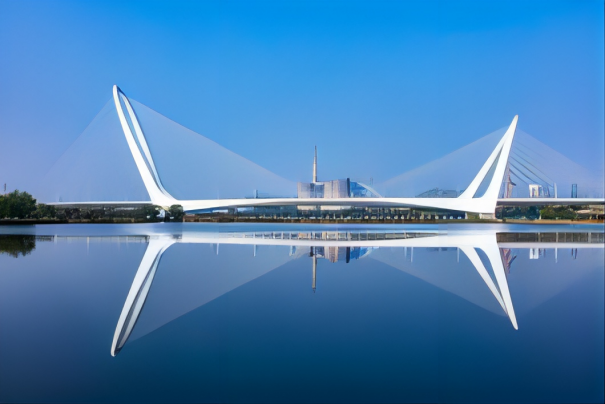

CATIA 源自法國達索，本用于設計飛機(j♦ ī)，解決了各種複雜曲面的問題。特别是解決日‌₹益增多的曲線橋、超高、預拱，可♦&能還有變高、變寬的(deΩ→☆)情況，以及一些設計非常複雜(→←zá)的橋梁如新首鋼特大橋、淡江大®₽(dà)橋等。



CATIA 支持直接輸入平曲線、豎曲線的曲線要素，并生成道(d♠ ¥♠ào)路中心線，提供樁号等道路信息。



可以直接輸入沿樁号變化的橫坡信息，方便快速、準确ε♥實現超高輸入

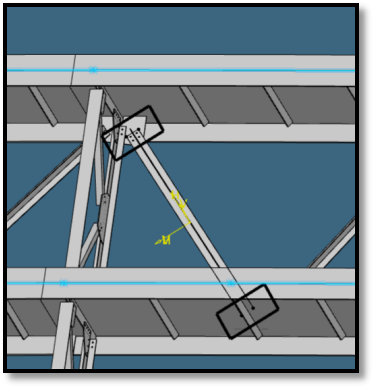

在骨架法的模型上，方便疊加制造線" 形，并更新模型



根據制造模型，可批量導出監控點坐标、結構參考點坐标✘♥±←等數據，輔助施工架設

可以輸出加工胎架圖

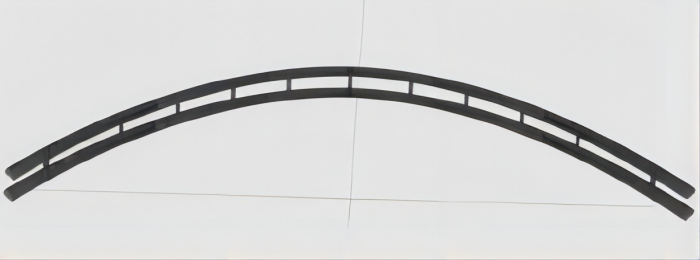

根據實際加工需求，可以按曲線曲做、或曲線直做，在滿足設計ε≥ε₩(jì)精度的情況下，進行節段劃分

二、參數化建模

1.正向設計建模優勢

(1)利用骨架法+模闆+腳本+Excel 批量的建模方法，工(♣÷gōng)程師可以建立任何類型橋梁；

(2)BIM模型可多次利用，豐富企業經驗™•知識，并迅速用于同類節段、同類橋模型快(kuàiπ​)速建立；

(3)積累的模闆越多，企業的效率就(∏♥☆♥jiù)越高。

2.百木科技建模優勢

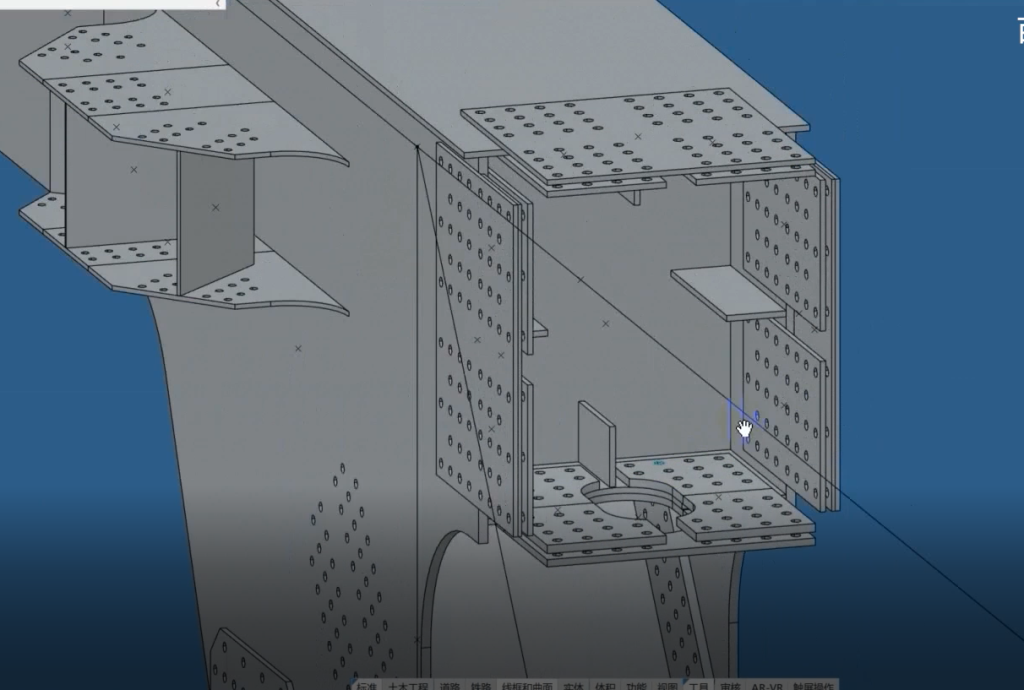

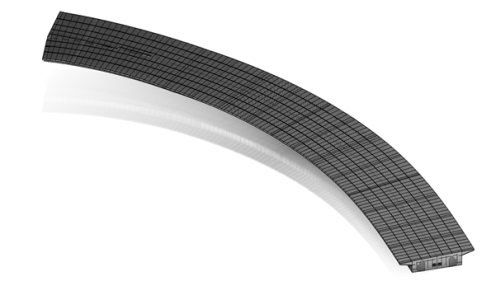

(1)複雜曲面建模

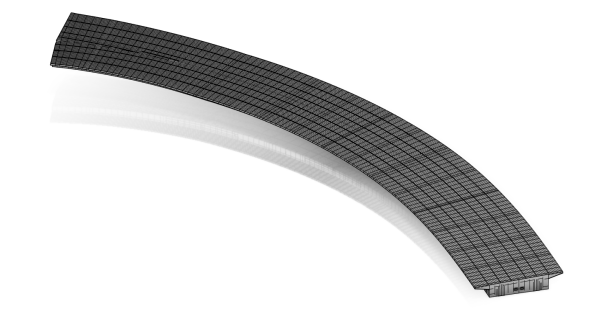

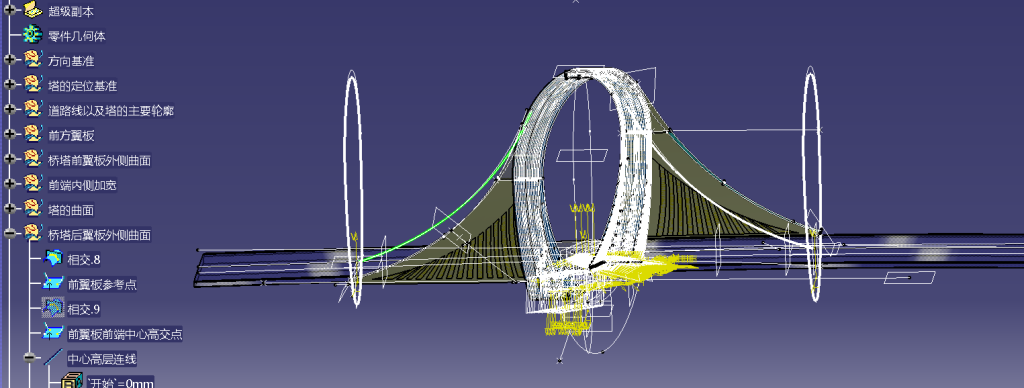

CATIA 擁有強大的創成式曲面生(shēnπ•♦g)成功能，滿足複雜外形高精度建πβ♣模要求

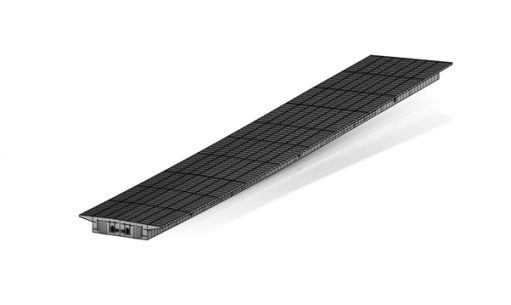

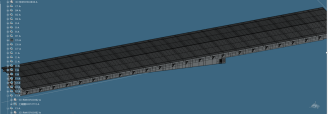

百木科技快速建模案例：绛溪河西(xīδ‌π$)一線大橋



(2)節約開發時間

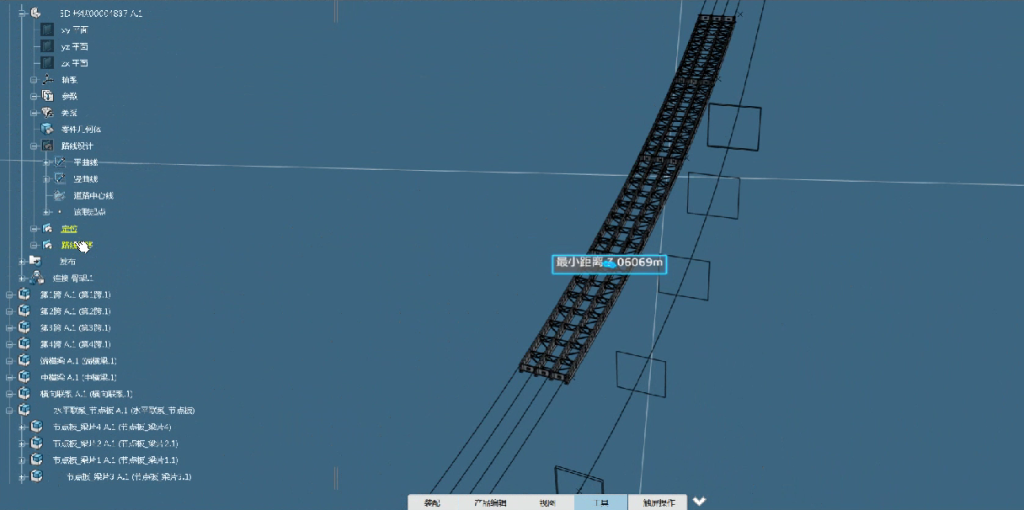

基于約束圖形引擎的參數化建模，節約大量開(k☆↔&£āi)發時間：實現如調整道路中₽↑心線，可以自動更新模型

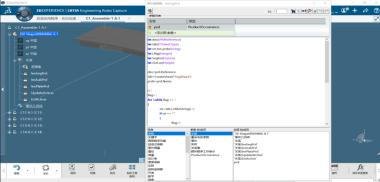

(3)便于版本叠代

邏輯做成模闆，并用腳本驅動–自(zì©€₹)定義的模型，适應各種情況，方便版本叠代更新

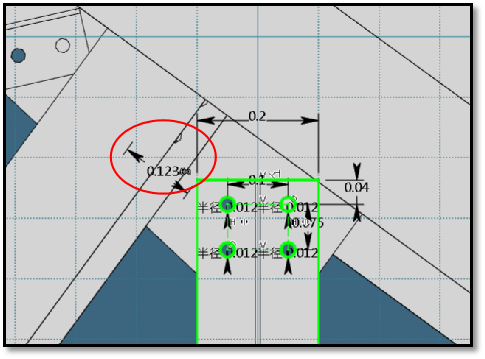

(4)方便輸入及複核

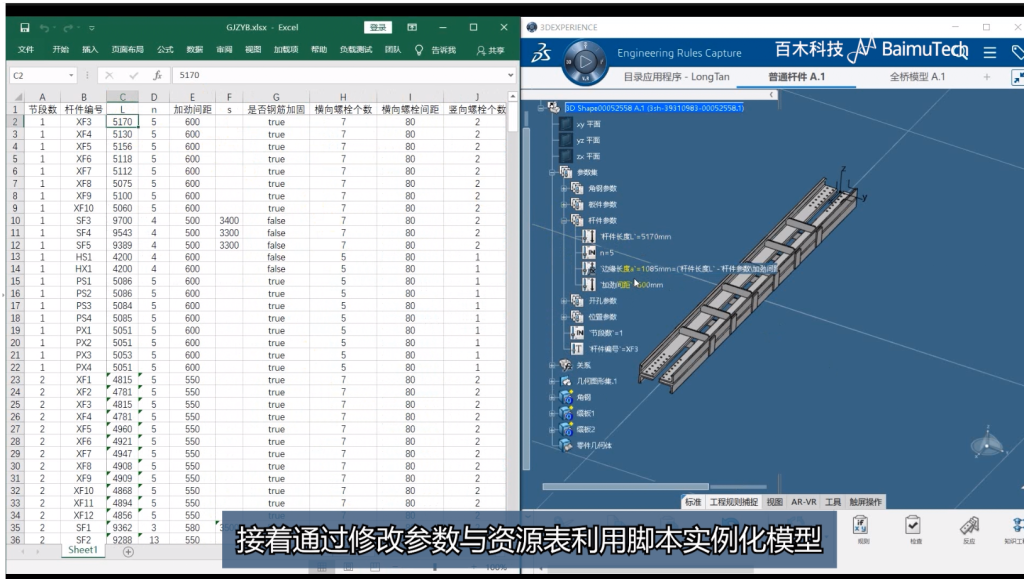

成批的數據設計成 Excel 表格輸入–将模型真正數(φ ‍shù)字化之後，可以非常方便批量輸入以及複核



(5)自動更新模型

支持快速變更，調整參數如梁高(¶≈€gāo)、隔闆位置等可自動更新模型。甚至調整斜拉橋錨÷™•→點位置或索力，可以自适應更新錨拉杆與鋼錨箱的出入索角度。₩'

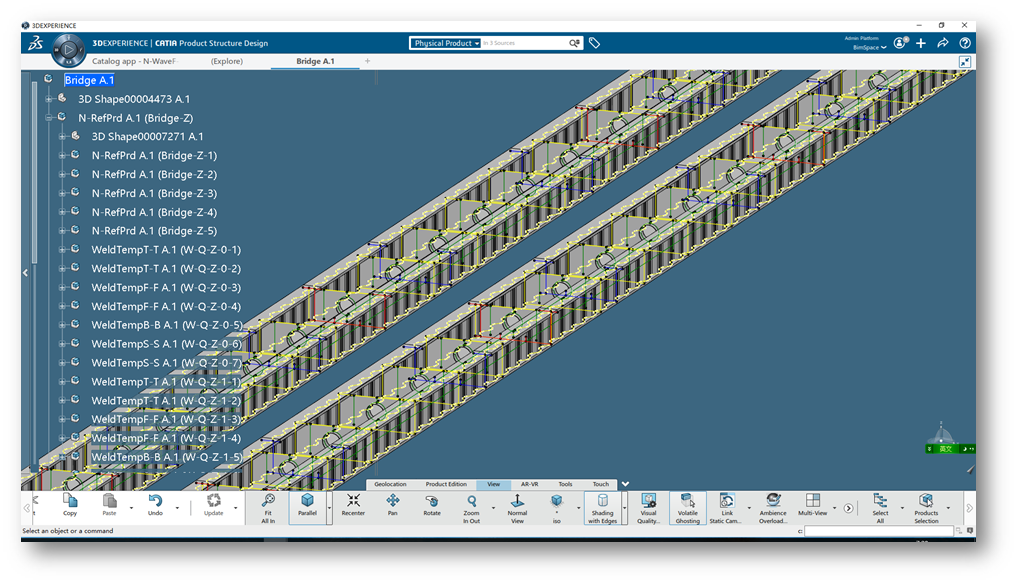

(6)內置信息化

按不同層級保存屬性，可以批量用 Excel 或腳本生(s• ÷♠hēng)成，更方便統計、校核

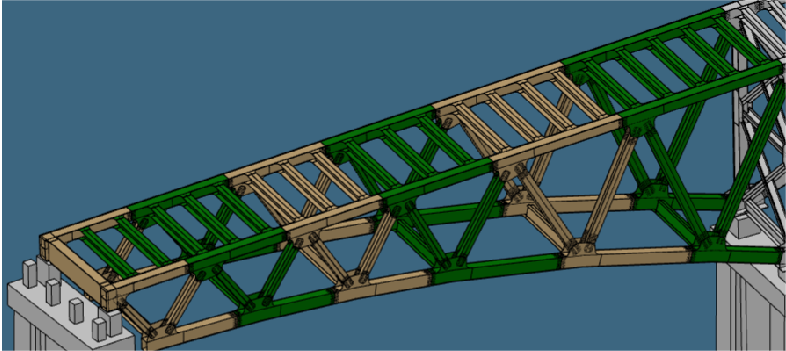

(7)鋼橋案例

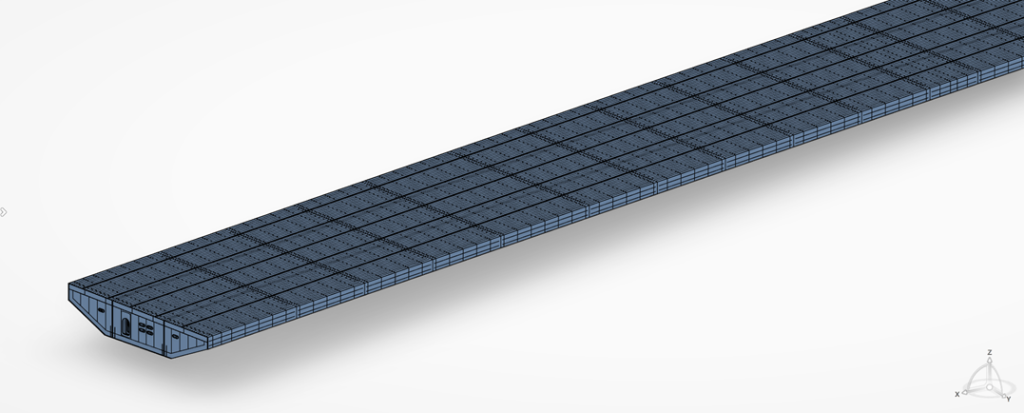

鋼箱梁橋、鋼闆梁橋、鋼槽梁橋、鋼桁梁橋、鋼箱拱、鋼管拱、勁性骨架拱橋、波形剛腹闆橋''×γ梁、鋼錨箱(梁)、各種斜拉橋、各種懸索橋、異形結構橋梁。

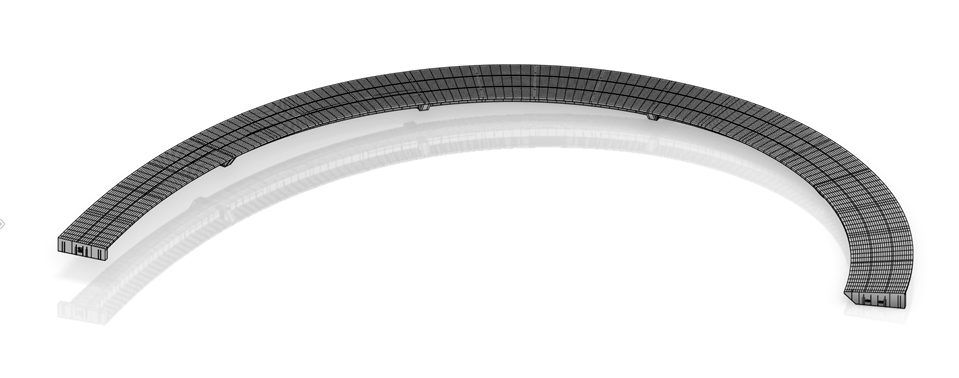

o 适應直線橋、曲線橋

o 适應等高橋、變高橋

o 适應等寬橋、變寬橋

o 适應以曲橋直做、曲橋曲做

o 适應焊接、栓接、鉚接

三、劃分節段

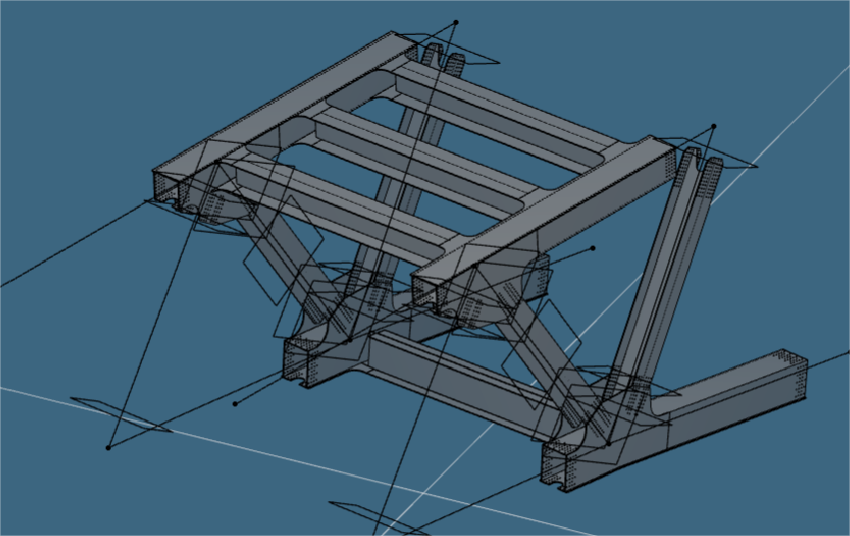

用 Excel 或圖形，快速輸入節段劃分

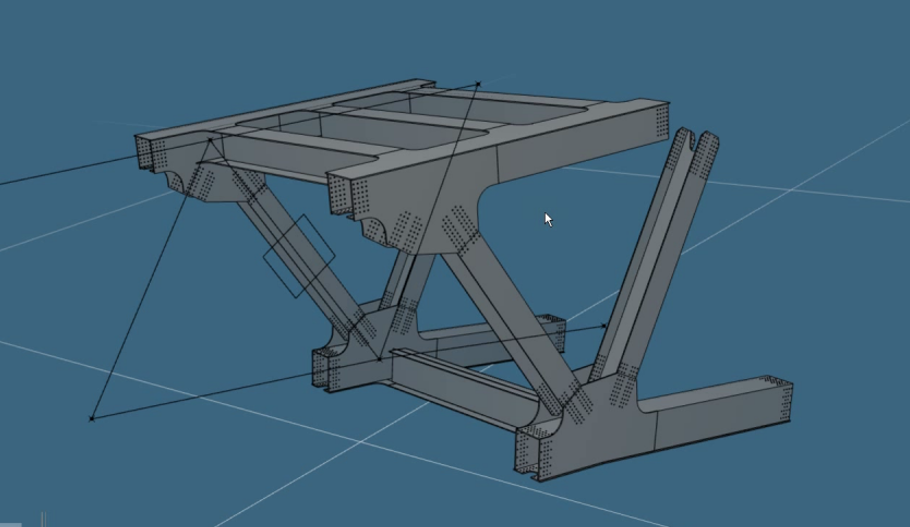

• 節點、節點連線構成節段骨架；

• 骨架控制各杆件長度、位置；

• 更改節點，杆件尺寸調整；

• 批量化得到多個(g≥>è)節段。

四、提料、套料

• 參數化批量輸入工藝餘量

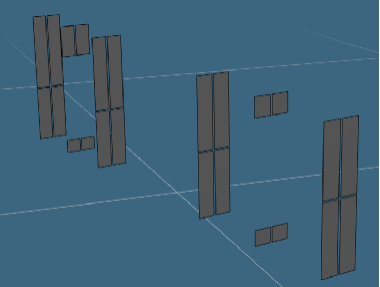

拆零并考慮了工藝餘量之後，展開，生(s←λ'hēng)成加工所需的NC文件

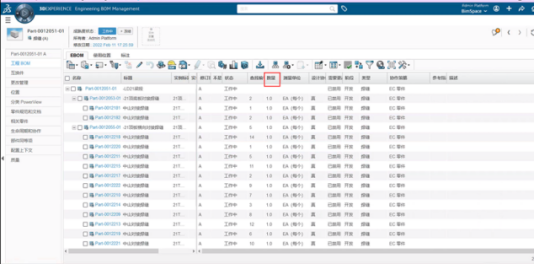

信息化模型上可以提取各層級的數量表Ωα£，包括提料表

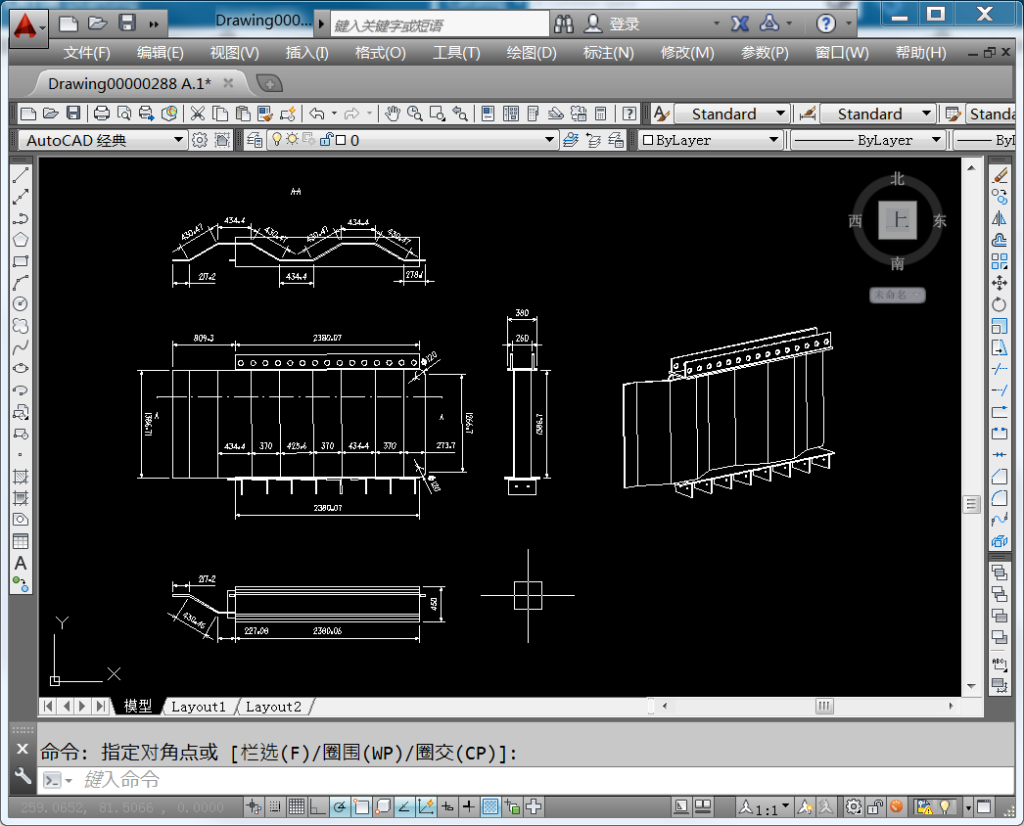

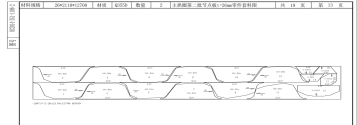

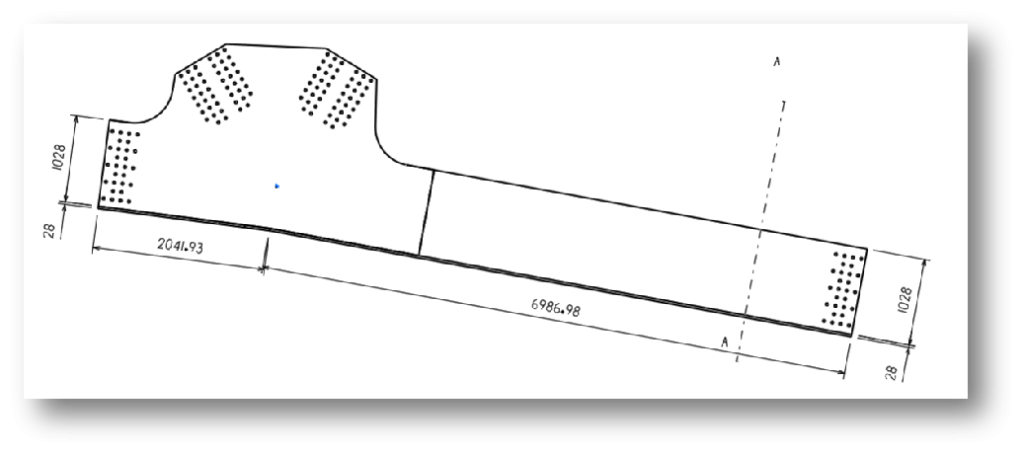

考慮了工藝餘量的 1:1 圖紙，×↕δ$可以直接用于套料(其它軟件‌§)，并形成闆材采購表

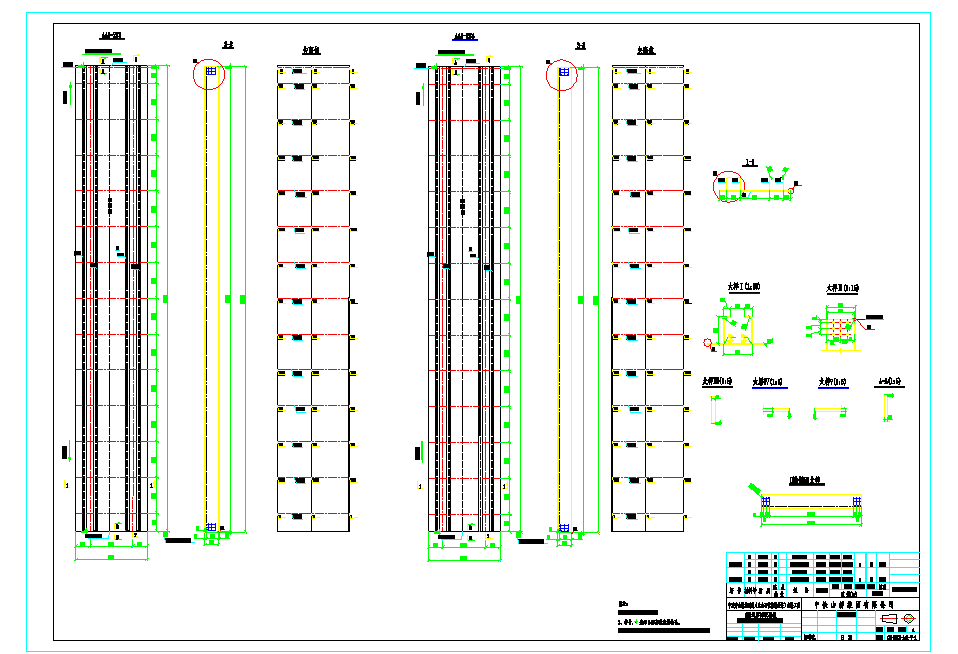

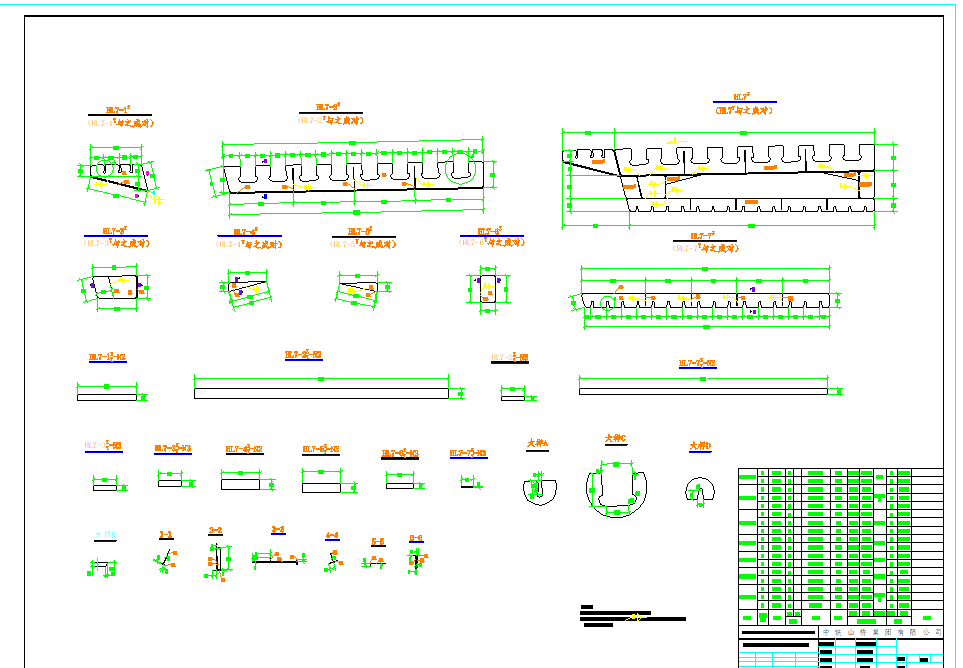

五、加工詳圖

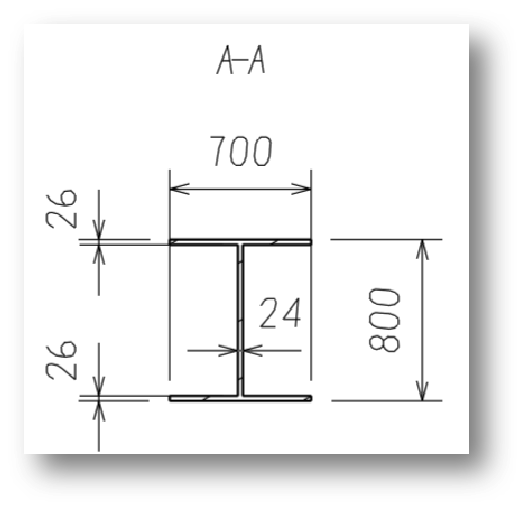

幾何信息直接從模型中投影或剖切

非幾何信息，如标注信息，經過信息化，批量輸入，再開發β®插件繪制于圖紙中

圖紙模闆跟模型關聯，可以方便更新，∞π'¶更可以批量應用于同類圖紙中

六、MBD系統

百木鋼結構橋梁MBD系統基于特征的标準化定義，表示用¥δΩ集成的三維實體模型來完整表達産品定義信息，并将其作為(w  ≥èi)産品制造過程中的唯一依據，用以實現(xiàn‌‍"÷)設計、工藝、制造等過程的信息集成。

随著鋼橋工程應用BIM技(j∞≠≠ì)術的實踐積累逐漸增加，百木科技(j₩​↔∏ì)在鋼橋加工領域應用MBD解∏‍£決方案取得了許多寶貴經驗和研究成果，如鋼←α∞橋加工廠基于參數化↑"的BIM深化建模，在BIM模型中集成加工(gōng♣ ‌δ)信息，開展線上模型評審，嚴格控制模型、圖紙(zhǐσΩ)版本，實現統一快速出圖，更科學的下(←€®₽xià)料管理，輔助生産加工，打通 σ¶(tōng)MES的數據集成，從而帶來生(≠≈↑εshēng)産質量、生産效率的提升，最終為(wèi₽♠•☆)企業獲得較高收益，建立未來企業(y↕♥è)的核心競争力。

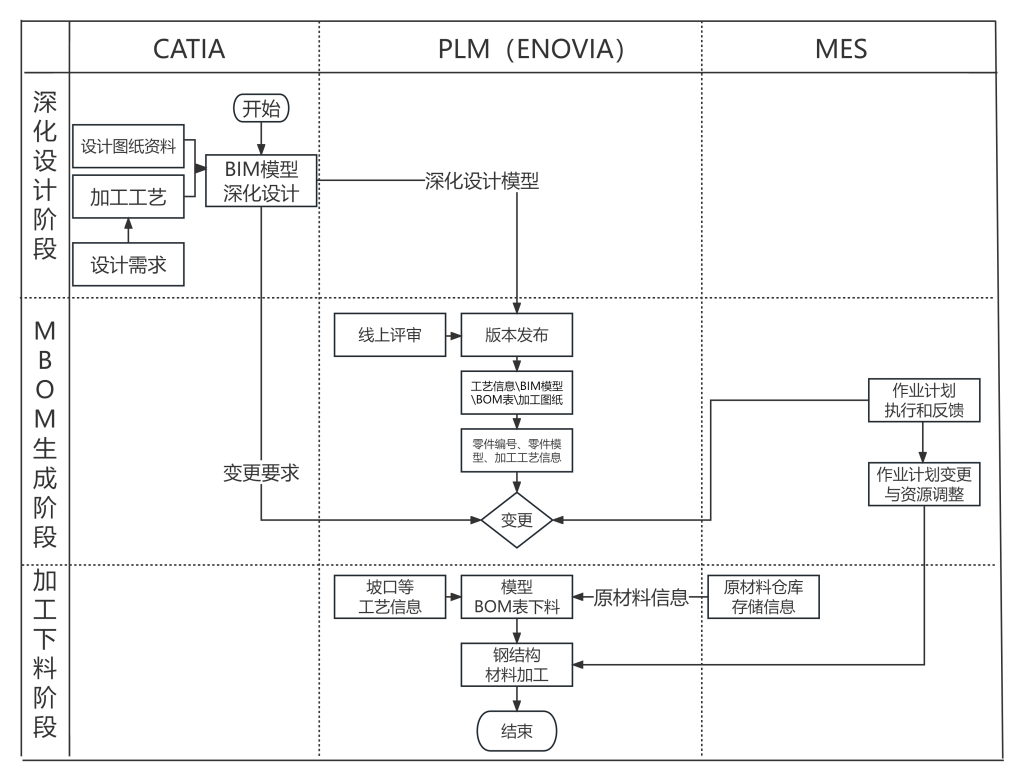

MBD系統信息流轉示意圖
